风压 1400 Pa是什么概念?图片

可能大部分人并没有很明确的概念。但是换算成风级就会更容易理解一点。

7~8级风:它的风压是170 Pa 左右,想象1000多个1600 W的吹风机对着你吹是什么感觉,体重小于 80 公斤的铁子们还是自求多福吧。


11~12级风:它的风压可以达到700-800 Pa,这时候的风速基本上超过了绿皮火车的速度,虽然难不倒我们福建的记者,但是拔树的本领已经可以跟鲁智深掰掰腕子了。



14~15级风:它的风压可以达到 1400 Pa,陆地上非常罕见,房倒屋塌,飞机转圈,即使是见多识广的广东、浙江人民也只能在“山竹”这种S级台风天里一睹天颜了。


* 以上动态图片素材来源于网络

日前,霍曼对旗下超大分节提升门 – SPU F42 XL 进行了抗风压检测。最大承受风压测试结果达到了1400 Pa!



闲言少叙,先来一波视频感受下

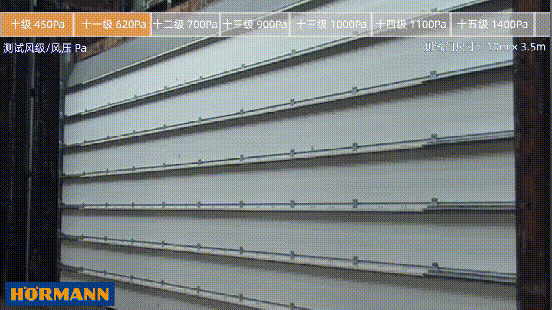

700 Pa 测试:加压结束后,加强筋和门板恢复至正常状态;


1000 Pa 测试:加压结束后,加强筋和门板恢复至正常状态;


1400 Pa 测试:加压结束后,部分加强筋轻微变形,门板恢复至正常状态;

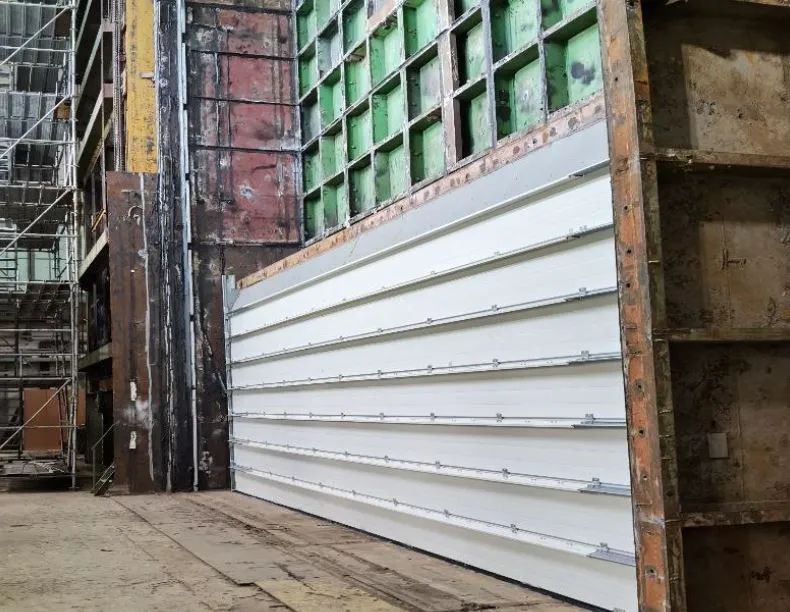

本次测试是在中国建筑科学研究院建筑工程检测中心进行的,选择在这里检测,不仅因为它是建筑行业最权威的检测机构之一,最重要的是,这里有足够大的检测场地来实施本次检测,因为本次接受检测的主角是一樘 10米 宽的超大尺寸工业分节提升门 SPU F42 XL。

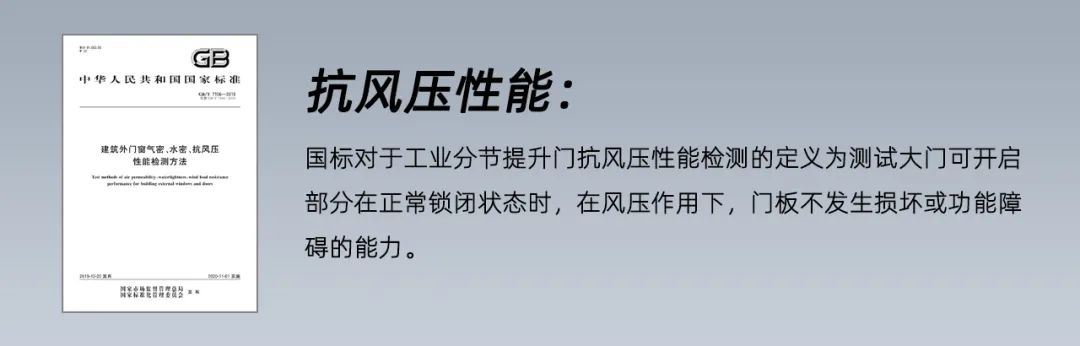

本次检测依据是国标《GB_T 7106_2019 建筑外门窗气密、水密、抗风压性能检测方法》,据中国建筑科学研究院专业人员介绍,工业分节提升门抗风压性能的检测标准及方法如下:

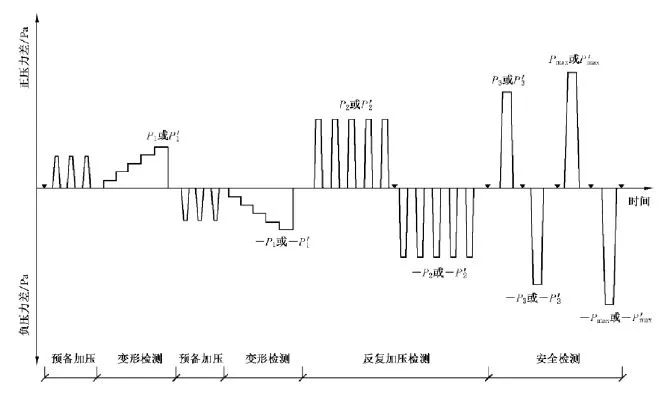

为了更贴近真实的自然风,风机按照一定频率向大门施加正向和负向阵风,并以预备加压、变形监测、二次预备加压、二次变形检测、反复加压检测及最终安全检测的步骤测试不同风压强度下实验门的状态(如下图)


上图:国标抗风压检测时风机加压设备工作示意图

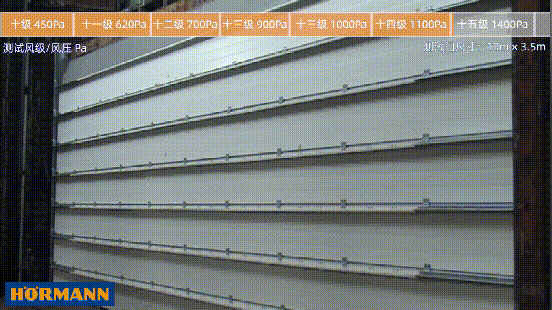

本次测试按照如下风压梯次进行,每个风压总测试时间约3分钟:

450 Pa(相当于10级风的风压)

620 Pa(相当于11级风的风压)

700 Pa(相当于12级风的风压)

900 Pa(相当于13级风的风压)

1000 Pa(相当于13级风的风压)

1100 Pa(相当于14级风的风压)

1400 Pa(相当于15级风的风压)

从以上测试视频中可以看到,加压过程中,门板会产生一定弯曲,但不会产生永久变形,也没有从轨道中脱出,加压结束后门板即恢复正常状态。整个过程中,门板背后的加强筋发挥了非常重要的作用,增大了门板横向的抗风压能力。

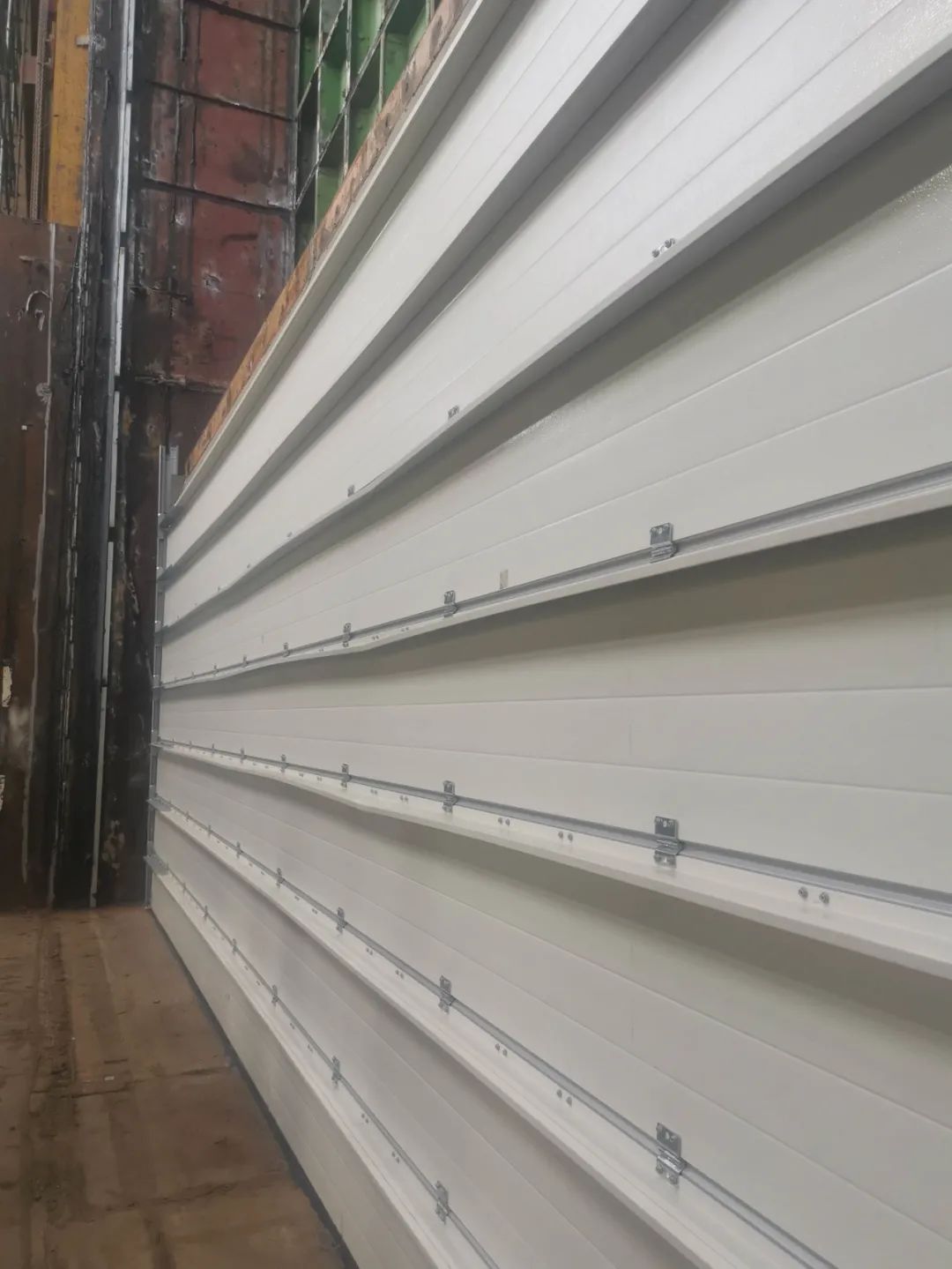

测试结束后门板状态:部分加强筋轻微变形,门板保持完好。

尤其是在1400 Pa时,加强筋看似已经发生很大的变形的情况下,其实也并未损坏,结束加压时依然基本恢复原状,有效保护了门板。可以看到整个测试过程中,门板始终保持完好,未发生折断、扭曲等失效问题。

当然,实际应用中,整门的抗风能力还受很多其他因素影响,并不是直接简单的换算关系,但1400 Pa 这个检测结果也确实够我们骄傲一下下了。

霍曼超大分节提升门 SPU F42 XL 应用场合

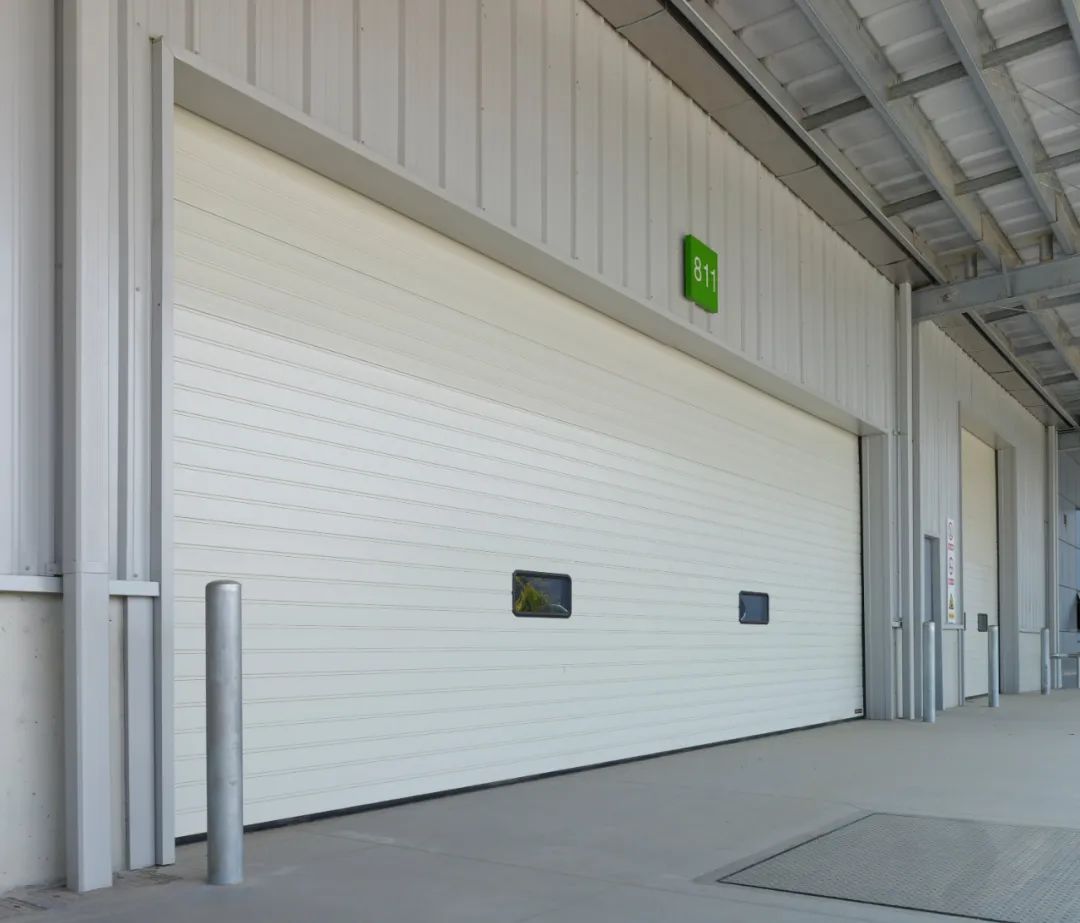

超大尺寸的分节提升门是随着近年物流行业的发展应运而生的,高效的物流配送要求更大尺寸的洞口,可同时对多个车辆进行装卸货。霍曼超大分节提升门最大宽度可达 11.5 米,可同时对接多个装卸货平台同时作业,提高物流效率。

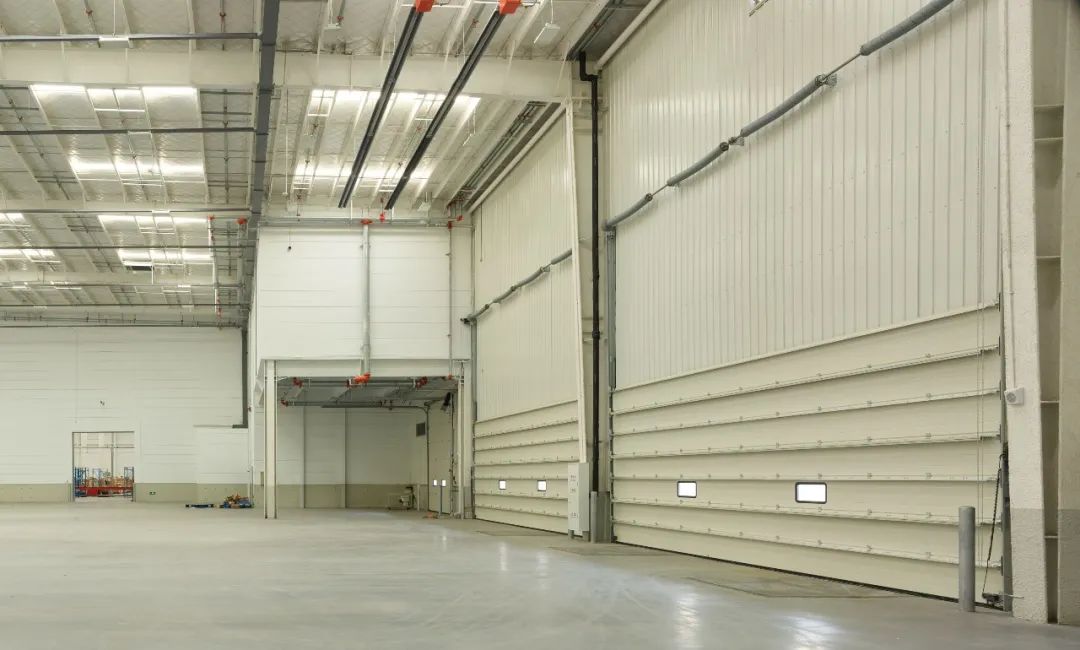

上图:霍曼超大尺寸分节提升门(门宽10m)应用于物流货口

相同风力的情况下,门的尺寸越大,承受的压力就越大。抗风压是大尺寸工业门强度和耐用性的一个重要指标。可以说霍曼这次的检测结果给广大用户吃了一颗定心丸。
